Табло времени атаки

Чтобы узнать характеристики и стоимость табло, щелкните по его картинке или названию.

С 1 октября 2010 года, в соответствии с новыми правилами FIBA, вступает в силу два времени атаки:

  • 24 секунды
  • 14 секунд

Эти функции реализованы в моделях "табло времени атаки"

Ниже представлены модели 2011 года

Назначение:

Отображения времени владения мячом (времени атаки) и игрового времени при проведении соревнований по баскетболу (24/14 секунд), водному поло (30 секунд) и гандболу.

ТВА выпускаются в следующих комплектациях:

  • ТВА простое. Отображает время атаки и световую точку окончания атаки.
  • ТВА профессиональное. Отображает время атаки, световую точку и игровое время.
  • ТВА профессиональное – 2-х стороннее, 3-х и 4-х стороннее.
  • ТВА автономное.

Возможности вывода:

  • игровоевремя,
  • время владения мячом (время атаки),
  • световой сигнал окончания времени атаки и периода игры,
  • выход на световую полосу.

Настраиваемые параметры:

длительность владения мячом (временя атаки) – от 99 до 00 секунд.

Управление:

Модели ТВА №1-9 - управляются через основное табло производства НПП "Электронные табло".

Модели ТВА №10-11 (автономные) - управляются проводным ПДУ ТВА "старт 24, старт 14, стоп – продолжить, отключить».

Основные технические характеристики:

Светодиоды, яркость: 300 мКд

Цвет свечения:

  • Время атаки и световая точка: красный
  • Время игры: зеленый или желтый

Электропитание: ~220В , 50Гц

Потребляемая мощность (от модели): 80 -200 Вт.

Соединительные кабели: комплект

Способ установки: подвесное.

Дополнительно:

Для управления световой (светодиодной) полосой сигнализации об окончании периода, расположенной по периметру баскетбольного щита, возможно в ТВА добавить выходные клеммы. По истечению каждого периода на них автоматически подается переменное напряжение 220В 50Гц с током выхода 0.5А.

Длина кабеля от ТВА до светодиодной полосы 2м.

Цена данного устройства за доработку 2-х ТВА составит +6000 руб.

Сама световая полоса в комплект поставки не входит.

Модели табло

1. ТВА простое.  Отображает время атаки и световую точку окончания атаки.

ТВА №1. Модель ТВА-210х2b.

  • Габариты табло 360х290х60 мм.
  • Высота цифр: Время Атаки 210 мм.
  • Масса табло 4 кг.

Цена комплекта из 2-х табло 16500 рублей

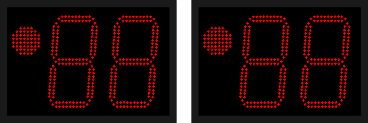

ТВА №2. Модель ТВА-250х2_080-8х8b.

  • Габариты табло 490х340х60 мм.
  • Высота цифр: Время Атаки 250 мм.
  • Масса табло 6 кг.

Цена комплекта из 2-х табло 19000 рублей

ТВА №3. Модель ТВА-270х2b.

  • Габариты табло 450х360х60 мм.
  • Высота цифр: Время Атаки 270 мм.
  • Масса табло 6 кг.

Цена комплекта из 2-х табло 20000 рублей

ТВА №4. Модель ТВА-350х2_080-8х8b.

  • Габариты табло 640х440х60 мм.
  • Высота цифр: Время Атаки 350 мм.
  • Масса табло 10 кг.

Цена комплекта из 2-х табло 32000 рублей

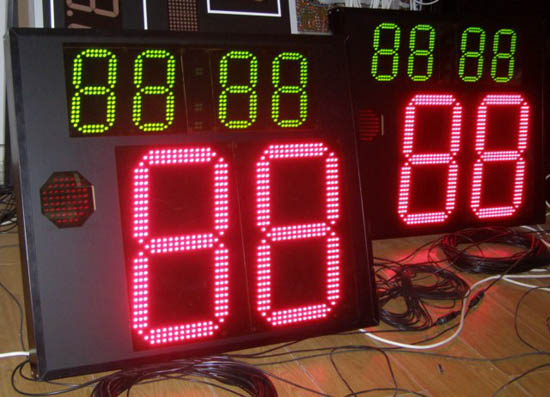

2. ТВА профессиональное. Отображает время атаки, световую точку и игровое время. Производит подключение световой полосы.

ТВА №5. (Модель FIBA) Модель ТВА-250х2_100х4_080-8х8b.

  • Габариты табло 490х500х60 мм.
  • Высота цифр:
  • Время Атаки 250 мм.
  • Игровые часы 100 мм.
  • Масса табло 9 кг.
  • Цена комплекта из 2-х табло 32500 рублей
  • Дополнительная опция:
  • Подключение световой полосы  + 6000 рублей.

ТВА №6.  (Модель FIBA) Модель ТВА-250х2_150х4_080-8х8b.

  • Габариты табло 570х550х60 мм.
  • Высота цифр:
  • Время Атаки 250 мм.
  • Игровые часы 150 мм.
  • Масса табло 10 кг.
  • Цена комплекта из 2-х табло 33500 рублей
  • Дополнительная опция:
  • Подключение световой полосы  + 6000 рублей.

ТВА №7.  (Модель FINA) Модель ТВА-270х2_100х4_080-8х8b.

  • Габариты табло 540х520х60 мм.
  • Высота цифр:
  • Время Атаки 270 мм.
  • Игровые часы 100 мм.
  • Масса табло 12 кг.
  • Цена комплекта из 2-х табло 35000 рублей
  • Дополнительная опция:
  • Подключение световой полосы  + 6000 рублей.

ТВА №8. (Модель FINA) Модель ТВА-350х2_150х4_080-8х8b.

  • Габариты табло 640х630х60 мм.
  • Высота цифр:
  • Время Атаки 350 мм.
  • Игровые часы 150 мм.
  • Масса табло 14 кг.
  • Цена комплекта из 2-х табло 47000 рублей
  • Дополнительная опция:
  • Подключение световой полосы  + 6000 рублей.

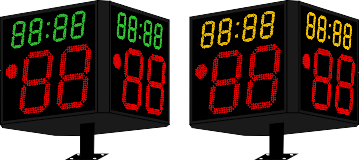

ТВА №9.  (Модель FIBA)  Модель ТВА-250х2_150х4_080-8х8b_х3.

  • Трехстороннее.
  • Габариты грани табло 570х550х60 мм.
  • Высота цифр:
  • Время Атаки 250 мм.
  • Игровые часы 150 мм.
  • Масса табло, не более 60 кг.
  • Цена комплекта из 2-х табло 104000 рублей
  • Дополнительная опция:
  • Подключение световой полосы  + 6000 рублей.

3. ТВА автономное. Табло Времени Атаки, поставляемое отдельно от спортивного табло.

Режим работы – автономный. Применяется для тренировочного процесса игры.  Особенность:  ТВА ни как не связано с основным спортивным табло.





ТВА №10_автономное. Модель ТВА-250х2_080-8х8b_ПДУ_Сирена.

  • Габариты табло 500х350х60 мм.
  • Высота цифр:
  • Время Атаки 250 мм.
  • Масса табло 6 кг.
  • Комплект поставки:
  • ТВА: 2 шт
  • Пульт оператора 24 сек: 1 шт.
  • Сирена: 1 шт.
  • Соединительные кабели: комплект
  • Крепление: настенное
  • Цена комплекта табло  рублей 30000 рублей.





ТВА №11_автономное. Модель ТВА-250х2_100х4_ 080-8х8b_ПДУх2_Сирена.



  • Габариты табло 490х500х60 мм.
  • Высота цифр:
  • Время Атаки 250 мм.
  • Игровые часы 100 мм.
  • Масса табло 9 кг.
  • Комплект поставки:
  • ТВА: 2 шт
  • Пульт оператора 24 сек: 1 шт.
  • ПДУ «Время»: 1 шт.
  • Сирена: 1 шт.
  • Соединительные кабели: комплект
  • Крепление: настенное
  • Цена комплекта табло  50000 рублей
ТВА-No.8.
