Радио ПДУ-Спорт-10.

Назначение.

Радио Пульт Дистанционного Управления (модель ПДУ-Спорт-10, далее ПДУ) предназначен для управления различными электронными  спортивными табло.

В зависимости от большого количества видов спорта и конструкций  электронных табло  -  Базовая модель Радио ПДУ выпускается в различных модификациях. Функционально это влияет только на количество клавиш управления, их обозначений и расположения на радио ПДУ.

Управление табло осуществляется с помощью радиоканала (частота 2.4 ГГц на базе стандарта IEEE 802.15.4 (ZIGBEE)), либо с помощью проводного промышленного  интерфейса RS485 (используется как резервный канал связи с табло). Переход на связь по RS485 осуществляется автоматически при подключении кабеля.

Примененный в табло стандарт радиопередачи (IEEE802.15.4), а также технология автоматического поиска свободных каналов, обеспечивают  надежную и устойчивую связь ПДУ и табло.

Использование данного решения обходится часто дешевле стоимости прокладки проводов и, несомненно, значительно удобнее в использовании.

Подключение ПК для управления табло осуществляется непосредственно к ПДУ через интерфейс USB. При этом обеспечивается возможность одновременного управления табло с ПДУ и компьютера.

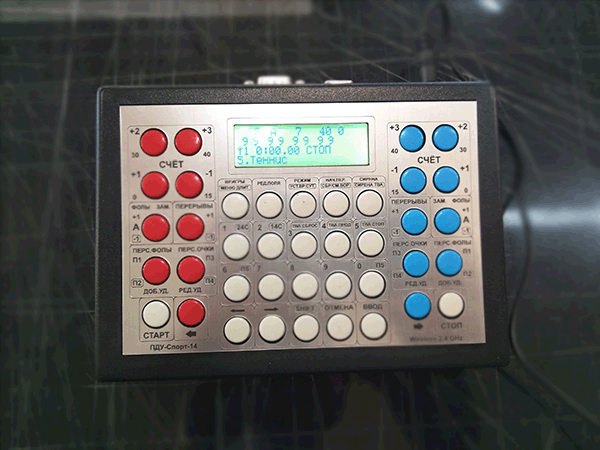

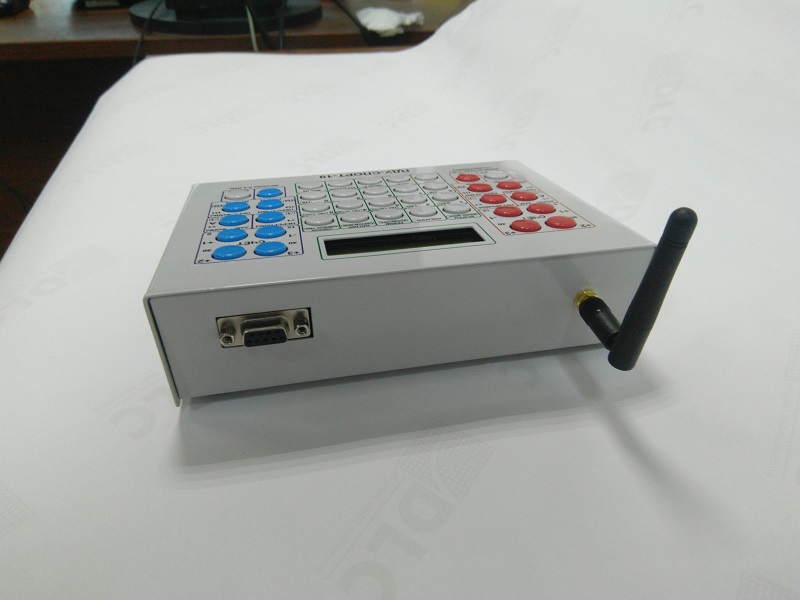

Базовая модель Радио ПДУ-Спорт-10.

 Описание и Технические характеристики.

• Дальность работы ПДУ по радиоканалу до 90 - 100м.
• Максимальная длина кабеля  при работе ПДУ по интерфейсу RS485 –  до 500м.
• ПДУ снабжен графическим ЖКИ индикатором с подсветкой на котором осуществляется отображение текущих параметров игры и контроль вводимой на табло информации.
• Программное обеспечение для управления табло с ПК поставляется в комплекте и входит в стоимость.

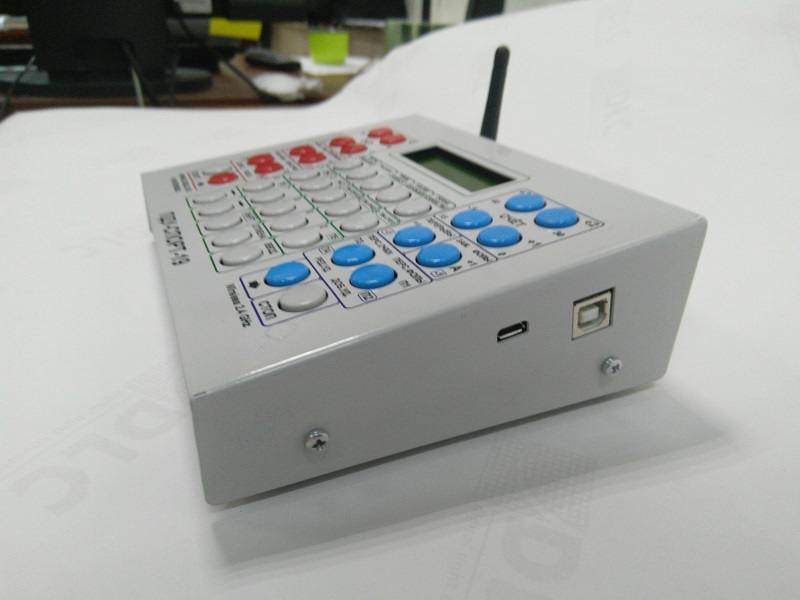

• Подключение ПК осуществляется к USB интерфейсу встроенному в ПДУ.
• Управление в спортивных табло бегущими (информационными) строками и текстовыми информационными полями  также осуществляется при помощи радио ПДУ либо с подключенного к ПДУ ПК.
• Информация может набираться непосредственно с помощью ПДУ или дополнительно подключаемой к ПДУ клавиатуры (дополнительная опция по запросу), либо загружаться с ПК.
• Текстовая информация может быть заранее подготовлена и сохранена в энергонезависимых буферах ПДУ  и затем выводиться на табло в нужные моменты времени при проведении соревнований.
• Питание радио ПДУ осуществляется от сети переменного тока напряжением 220В 50 Гц через сетевой адаптер, входящий в комплект поставки либо от USB порта ПК.
• Габаритные размеры ПДУ 180х130 мм.
